제품구성

product 06

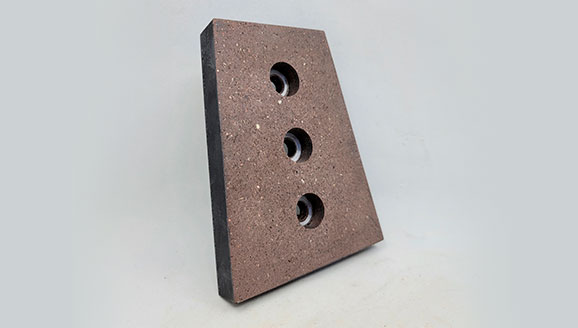

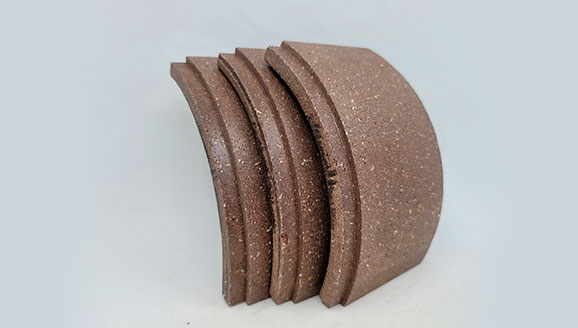

Brake Lining

Brake Lining은 모든 산업기계용 제동기에 적용되는 제품으로서, 제동기의 회전을
억제하고 감속 또는 제동장치의 마찰부분에 장착하는 고기능 마찰재의 일종이다.

제품특징
  • 무기질의 보강재, 충진재, 아라미드, 마찰재 등의 원료에 열경화성 수지를
    결합재로 하여 MOLD에 가압 성형하여 각종 라이닝을 주문 생산한다.
  • 클러치, 페이싱, 디스크, 브레이크 등 그 용도가 다양하다.
  • 선박, 기중기, 권양기 등과 같은 동력 또는 전력에 의한 회전력의 이용을 필요로 하는
    모든 산업기계 등에 적용되어 범위가 광범위하고 다양하다.
※취급시 주의사항
  • 직사광선을 피하고 서늘하고 바람이 통하는 곳에 보관한다.
  • 수분과 기름이 흡수되지 않도록 한다.
  • 열기에 장시간 노출되지 않게 한다.
  • 출하일로부터 3년간 유효하다.

제품도면

시험성적서

시험항목 시험결과
마찰계수 상승 100˚C 0.43
150˚C 0.45
200˚C 0.51
250˚C 0.51
하강 200˚C 0.45
150˚C 0.44
100˚C 0.43
마모율
(10⁻⁷cm³/N.m)		 100˚C 0.07
150˚C 0.07
200˚C 0.10
250˚C 0.08

Industrial Brake Lining 규격

SIZE BRAKE DRUM LINING REFERENCE
OUT IN   R A B C D ⩉ L
TB-TH-MD 132 160 80 ML-132C 80 7 3.2 80 64 90° 141.6
MA, SC 160 200 100 160C 100 7 3.2 100 84 90° 173
180 250 125 180C 125 7 3.2 125 109 90° 212.2
TB-TH MD 200 250 125 200C 125 7 3.2 125 109 90° 212.2
SC 200 250 180 200S 125 7 3.2 180 164 90° 212.2
TB-TH MD 225 315 160 225C 157.5 7 3.2 160 144 90° 263.3
SC 225 315 200 225C 157.5 7 3.2 200 184 90° 263.3
TB-TH MD 250 350 180 250C 177.5 10 4.5 180 164 90° 301.4
SC 250 350 210 250S 177.5 10 4.5 240 224 90° 301.4
TB-TH MD 280 400 200 280C 200 10 4.5 200 190 78° 291.8
SC 280 400 300 280C 200 10 4.5 300 290 90° 336.7
TB-TH MD 315 450 224 315C 225 12 4.5 224 214 78° 340
80.2° 340
TB-SC 315 450 350 315S 225 10 4.5 350 350 78° 340
88.5° 370
TB-TH MD 355 500 250 355C 250 13 4.5 250 240 78° 364
79.5° 370
80° 373
TB-TH MD 400 560 280 400C 280 15 4.5 250 240 77° 402
78° 407.5
80° 418
TB-DC 178 203 83   101.1 10 3.2 83 71 90° 179.5
213 254 95   127 10 3.2 95 83 90° 220
250 330 146   165 10 4.5 146 134 78° 244.2
308 406 171   203 10 4.5 171 159 78° 296
336 483 222   244.5 13 4.5 222 210 78° 362
403 584 286   292 15 4.5 286 270 88° 478.2
      ML-527D 381 25T 355 330 - 572
20T 350 200 15sus
