product 04

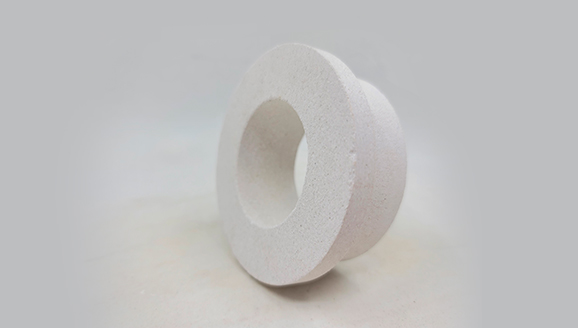

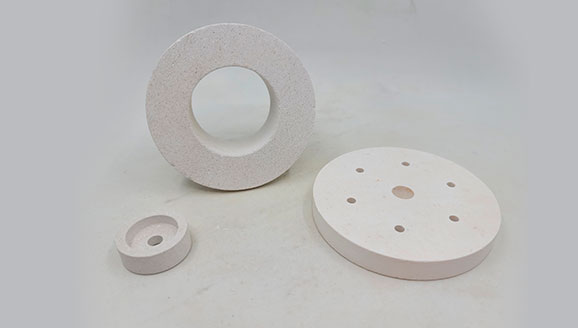

Insulite Board
Insulite Board는 붕산과 산화아연계의 무기질 결합재와 고온 내열성이 우수한 세라믹
원료를 혼합하여 가열 가압 성형한 복합 제품이다. 전기적 성질과 단열성이 우수할 뿐만 아니라
고압의 전기적 Arc 방지용 및 고전압을 이용하는 각종 기계 등 그 용도가 다양하다.
제품특징
- 기계적 가공성이 우수하다
- 전기적 성질이 우수하다
- 내열성이 우수하다
- 장시간 사용에도 열변형이 거의 없다
용도
- 전동차량용 고전압 아크슈트
- 플러그 가열용 단열판
- 고내열성, 고강도가 필요한 단열판
- 유리생산 설비용
- 전기절연용
제품규격
- 400mm x 800mm
- 35T 이하 생산
사용온도
- 700℃ 이하
※취급시 주의사항
- 수분이 묻지 않도록 주의할 것
- 습기가 많은 곳에 보관하지 말 것
전기적 특성
| 시험항목 | 단위 | 규격 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 표면저항율 | 가열후 | Ω | 1.0X10¹⁴ 이상 | |||||||||
| 90%RH 100HR | 1.0x10⁹ 이상 | |||||||||||
| 체적저항율 | 가열후 | Ω-CM | 1.0x10¹⁴ 이상 | |||||||||
| 90%RH 100HR | 1.0x10⁸ 이상 | |||||||||||
| 절연파괴강도 | KV/MM | 4.0이상 | ||||||||||
물리적 특성
| 시험항목 | 단위 | 규격 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 겉보기 비중 | - | 2.0~2.5 | ||||||||||
| 함수율(용해율) | % | 2.0이하 | ||||||||||
| 흡수율 | % | 3.0이하 | ||||||||||
| 굴곡강도 | 정상상태 | MPa | 15.0이상 | |||||||||
| 가열후(500℃) | 12.0이상 | |||||||||||
| 충격강도 | KJ/m² | 1.0이상 | ||||||||||
| 압축강도 | MPa | 25.0이상 | ||||||||||
- 특허등록(2019.11.18.) : 특허 제10-2047991호 / 절연 단열용 보드 및 이의 제조방법
- 상표특허 : 출원번호 40-2021-0026057 / 인슈라이트(Insulite)
